Hydrostatisches Gleitlager: Funktionsweise, Aufbau und Einsatzgebiete

Ein hydrodynamisches Gleitlager baut seinen tragenden Schmierfilm selbst auf, vorausgesetzt, die Welle dreht sich schnell genug. Beim Anlauf, beim Auslauf und im Stillstand fehlt dieser Effekt jedoch und die Lagerflächen und die Welle berühren sich, es kommt zum direkten Materialkontakt. Für Anwendungen, die genau das nicht tolerieren können, gibt es hydrostatische Gleitlager.

In diesem Beitrag erfahren Sie:

wie ein hydrostatisches Gleitlager aufgebaut ist und funktioniert,
worin sich hydrostatische und hydrodynamische Gleitlager unterscheiden,
welche Vor- und Nachteile für die Auslegung entscheidend sind,
für welche Branchen und Anwendungen hydrostatische Lager geeignet sind.

Was ist ein hydrostatisches Gleitlager?

Ein hydrostatisches Gleitlager ist ein Gleitlager mit einem aktiven, extern erzeugten Schmierfilmdruck. Statt darauf zu warten, dass eine Relativbewegung einen tragenden Druck aufbaut, presst eine Pumpe oder eine andere externe Druckquelle den Schmierstoff dauerhaft mit definiertem Druck zwischen Lager und Welle. Als Schmiermedium kommt meist Öl zum Einsatz.

Der Unterschied zum hydrodynamischen Prinzip liegt in der Art der Druckerzeugung. Bei einem hydrodynamischen Gleitlager entsteht der tragende Schmierfilm durch die Bewegung selbst: Die Welle zieht Schmierstoff in einen sich verengenden Spalt und die dabei entstehende Keilwirkung baut den tragenden Druck auf. Bei Stillstand fehlt diese bewegungsbedingte Druckerzeugung vollständig und beim Anfahren muss sich der Schmierfilm erst aufbauen.

Bei einem hydrostatischen Gleitlager kann sich der Schmierfilm bereits aufbauen, bevor sich Welle und Lager relativ zueinander bewegen. Bei geeigneter Auslegung sind die Funktionsflächen immer vollständig voneinander getrennt. Hydrostatische und hydrodynamische Lager lassen sich deshalb nicht pauschal als „besser“ oder „schlechter“ einordnen. Welches Prinzip geeignet ist, hängt von Betriebsbedingungen, Anwendungsanforderung und verfügbarer Infrastruktur ab.

Ein hydrostatisches Gleitlager ist damit immer Teil eines Systems, nicht nur ein Bauteil. Zur Lagerstelle gehört zwingend eine externe Druckversorgung. Das ist auch der zentrale Unterschied zu anderen Gleitlagerbauarten ist, die beispielsweise mit Niedrigdruckpumpen oder Sumpfschmierung funktionieren können.

Hydrodynamisches oder hydrostatisches Gleitlager?

Philipp Bergmann

Unsere Experten beraten Sie gerne, welche Lagerart für Ihre Anwendung am besten geeignet ist.

Aus welchen Komponenten besteht ein hydrostatisches Gleitlager?

Ein hydrostatisches Gleitlager besteht immer aus zwei Funktionsblöcken: der eigentlichen Lagerstelle und dem Versorgungssystem, das sie speist. Typischerweise gehören dazu:

eine Pumpe beziehungsweise externe Druckquelle,
ein Schmierstoffbehälter mit geeigneter Aufbereitung,
Leitungen, Anschlüsse und gegebenenfalls Filter,
Drosseln, Blenden, Kapillaren oder regelbare Kompensatoren, sowie
Sensorik und Überwachungseinrichtungen, sofern für die Anwendung erforderlich.

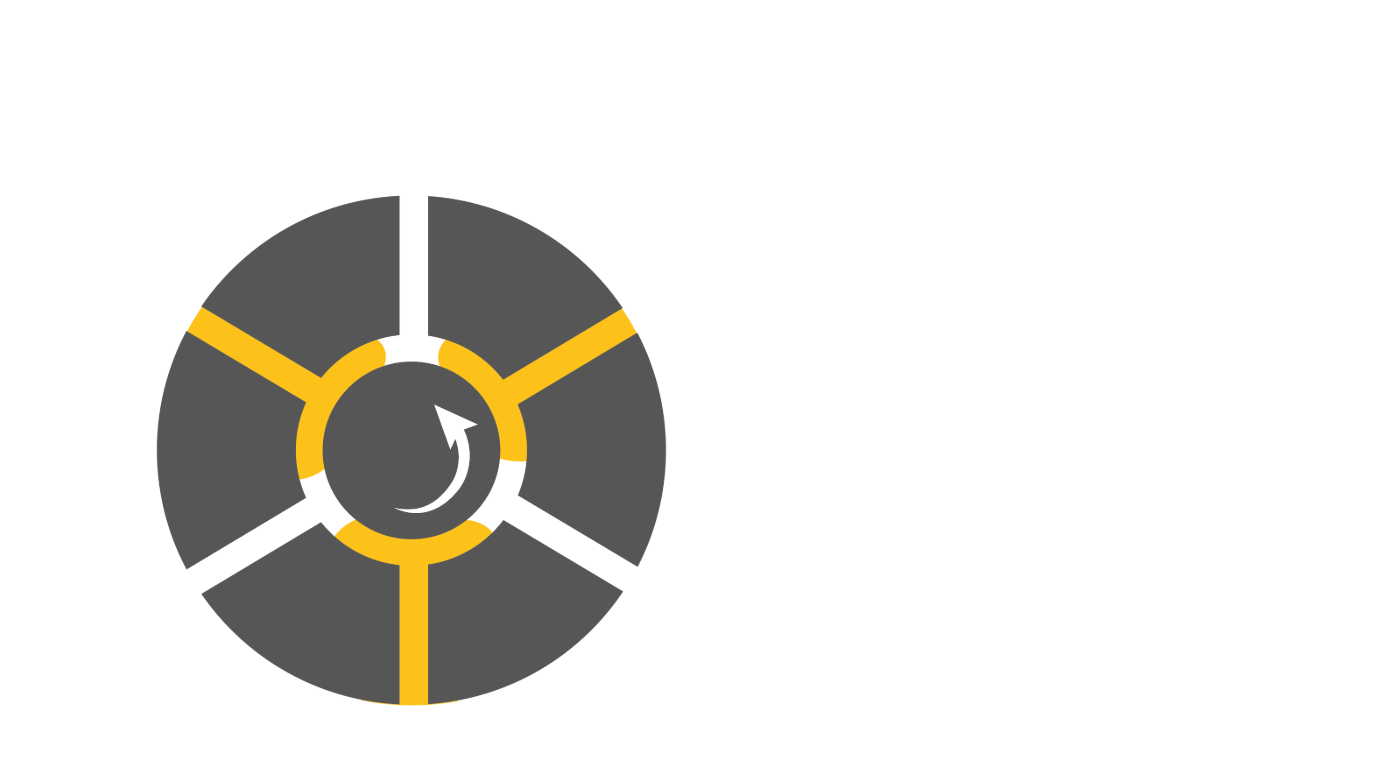

Die Lagerstelle selbst enthält mehrere Schmiermitteltaschen, auch Pockets genannt, die in die Lagerfläche eingearbeitet sind. Über Einlasskanäle wird der Schmierstoff in diese Taschen geführt und von dort über den umlaufenden Lagerspalt verteilt. In jedem Einlasskanal sitzt eine Drossel, die den Zufluss zur jeweiligen Tasche begrenzt. Bei Lagern, die einseitige Lasten aufnehmen müssen, wird der Schmierstoff bewusst an mehreren, über den Umfang verteilten Stellen zugeführt, damit sich auf jeder Seite ein eigener, unabhängig regelbarer Druck einstellen kann.

Funktionsweise hydrostatischer Gleitlager: Wie entsteht der tragende Schmierfilm?

Die Pumpe stellt den Versorgungsdruck bereit. Über Drossel- oder Regelelemente gelangt das Schmiermedium kontrolliert in die Lagertaschen und strömt von dort über den engen Lagerspalt ab. Das dabei entstehende Druckfeld nimmt die äußere Last auf und hält Lager und Welle unabhängig von Drehzahl und Belastung auf Abstand.

Entscheidend für die Funktion ist die Drosselung. Im System wirken zwei Drosselstellen hintereinander: die feste Drossel im Einlasskanal und der Lagerspalt selbst, der sich wie eine zweite, aber variable Drossel verhält. Verändert sich der Lagerspalt infolge einer äußeren Belastung, ändern sich auch Strömungswiderstand, Volumenstrom und Druck in der betreffenden Lagertasche. Bei abgestimmter Auslegung entsteht daraus eine rückstellende Wirkung – Schritt für Schritt:

Wirkt eine einseitige Last auf die Welle, verkleinert sich der Lagerspalt auf der belasteten Seite.

Der Pumpendruck vor der festen Drossel bleibt dabei konstant.

Weil der verengte Spalt dem Schmierstoff mehr Widerstand entgegensetzt, steigt der Druck zwischen Drossel und Tasche auf dieser Seite an.

Der steigende Taschendruck wirkt der Last entgegen und drückt die Welle wieder in Richtung Zentrum.

Auf der gegenüberliegenden Seite läuft derselbe Mechanismus spiegelbildlich ab: Der Spalt vergrößert sich, der Widerstand sinkt, der Taschendruck fällt. In Summe entsteht so eine selbstregelnde Rückstellkraft, ganz ohne aktive Regelungstechnik – rein durch die Strömungsmechanik der Drosselkombination.

	Hydrostatisches Gleitlager	Hydrodynamisches Gleitlager
Entstehung des Schmierfilms	Extern durch Pumpe/Druckquelle zugeführt	Durch Relativbewegung und Keilwirkung im Schmierspalt
Verhalten bei Start und Stopp	Tragfähiger Film kann bereits vor der Bewegung bestehen	Vollständiger Film baut sich erst mit zunehmender Relativgeschwindigkeit auf
Drehzahlabhängigkeit	Tragwirkung nur gering von der Drehzahl abhängig	Tragwirkung wesentlich durch Drehzahl, Viskosität, Last und Geometrie bestimmt
Tragfähigkeit im Stillstand	Bei aktiver Versorgung möglich	Ohne zusätzliche Anhebe- oder Druckversorgung kein hydrodynamischer Druckaufbau
Losbrechmoment	Niedrig	Kann durch Grenz- oder Mischreibung beim Start höher ausfallen
Zusatzsysteme/Energiebedarf	Pumpe, Filter, Leitungen, Überwachung, ggf. Redundanz nötig	Mit Niedrigdruckpumpe oder Sumpfschmierung möglich
Komplexität/Wartung	Tendenziell höher	Je nach Anwendung häufig einfacher
Typische Einsatzfelder	Präzisionsmaschinen, langsam laufende Schwerlastanwendungen, Prüfstände	Kontinuierlich laufende Anwendungen mit ausreichender Betriebsdrehzahl

Hydrostatisch vs. hydrodynamisch: Der direkte Vergleich

Für die Auslegungsentscheidung zählt am Ende der direkte Vergleich beider Prinzipien:

Der Vergleich zeigt: Ein hydrodynamisches Lager ist konstruktiv einfacher aufgebaut und benötigt keine externe Druckversorgung für einen tragenden Schmierspalt. Sofern die Anwendung eine ausreichend hohe Betriebsdrehzahl gewährleistet und kurzzeitigen Festkörperkontakt akzeptiert, stellt es häufig die wirtschaftlichere Lösung dar. Dies gilt insbesondere dann, wenn die Anforderungen an Verschleiß und Lebensdauer durch geeignete Maßnahmen wie eine optimierte Materialauswahl oder den Einsatz von Beschichtungen zuverlässig erfüllt werden können. Ein hydrostatisches Gleitlager zahlt sich dort aus, wo genau das nicht der Fall ist: bei sehr niedrigen oder wechselnden Drehzahlen, bei hohen Anforderungen an Rundlauf oder wenn Stillstandslasten dauerhaft getragen werden müssen.

In der Praxis existieren auch Mischformen: hydrodynamisch-hydrostatische Hybridlager nutzen eine externe Druckversorgung nur beim Anlauf und Auslauf und schalten im normalen Betrieb auf das rein hydrodynamische Prinzip um. Sie kombinieren damit die Reduktion von Festkörperkontakt beim Start mit dem geringeren Systemaufwand im Dauerbetrieb.

Vorteile hydrostatischer Gleitlager

Kein Festkörperkontakt

Da der tragfähige Schmierfilm unabhängig von der Bewegung aufgebaut ist, gibt es keinen Kontakt von Lager und Welle. Das kann helfen, das Losbrechmoment zu senken und kontrollierte Bewegungen aus dem Stillstand zu ermöglichen.

Eignung für Start-Stopp-Betrieb

Als Lagerlösung für Start-Stopp-Betrieb ist das hydrostatische Prinzip besonders dann interessant, wenn hohe Lasten bereits vor oder unmittelbar nach der Bewegung anliegen. Die externe Versorgung ermöglicht reproduzierbarere Schmierbedingungen, sofern sie vor dem Anfahren aktiviert und während der relevanten Betriebsphasen aufrechterhalten wird.

Mischreibung vermeiden

Hydrodynamische Lager durchlaufen beim Hoch- und Herunterfahren typischerweise Drehzahlbereiche, in denen kein vollständiger Schmierfilm vorliegt. Eine hydrostatische Versorgung kann diese kritische Phase weitgehend vermeiden.

Tragfähigkeit bei niedriger Drehzahl und im Stillstand

Der Druckaufbau ist nicht auf eine hohe Relativgeschwindigkeit angewiesen. Ein hydrostatisches Lager kann deshalb auch bei sehr niedriger Drehzahl oder im Stillstand Last aufnehmen. Das ist beispielsweise relevant für schwere Maschinentische, große Wellen oder langsam bewegte Komponenten.

Potenzial für weniger Verschleiß

Werden die Funktionsflächen zuverlässig durch einen Schmierfilm getrennt, nimmt die Festkörperreibung ab. Die hydrostatische Lagerung bietet somit das Potenzial für eine verschleißarme Lösung – vorausgesetzt das System ist optimal abgestimmt.

Steifigkeit und Positioniergenauigkeit

Durch die abgestimmte Kombination aus Lagergeometrie, Lagertaschen und Druckregelung lässt sich eine hohe Lagersteifigkeit erreichen. Das unterstützt eine präzise Führung und begrenzt die Verlagerung unter wechselnden Kräften.

Nachteile und Herausforderungen in der Praxis

Der Einsatz hydrostatischer Gleitlager ist mit zusätzlichen technischen und wirtschaftlichen Anforderungen verbunden. Pumpen, Filter, Leitungen und Druckregelung benötigen Bauraum und erhöhen die Zahl der Systemkomponenten. Zusätzlich entstehen Investitionskosten sowie ein Energiebedarf für die externe Druckversorgung, denn auch bei niedriger Drehzahl oder im Stillstand läuft die Pumpe weiter. Wartung und Überwachung von Versorgung, Filtern, Dichtheit und Druckregelung müssen von Beginn an mitgedacht werden.

Besondere Aufmerksamkeit erfordert ein möglicher Druckverlust: Fällt die externe Versorgung aus, kann das Lager seine tragende Wirkung verliert. Je nach Risikobewertung können Druck-, Durchfluss- oder Temperaturüberwachung, Speicherlösungen, redundante Komponenten oder definierte Abschaltsequenzen erforderlich sein.
